精品人妻伦一二三区久久_中文字幕无码人妻aaa片_狠狠色噜噜狠狠狠8888米奇_国产精品久久久久野外_国产精品无码电影在线观看

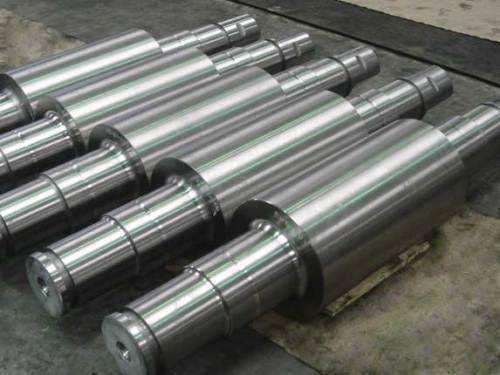

分析軋輥鑲套淬火工藝及斷裂原因分析；

1.淬火溫度影響碳化物的溶解。隨著淬火溫度的升高，軋輥鑲嵌淬火組織中的碳化物含量逐漸降低。當(dāng)溫度升至1200℃時(shí)，顆粒碳化物基本溶解，剩下少量塊狀碳化物。

2.隨著淬火溫度的升高，高速鋼顆粒不斷生長(zhǎng)。淬火溫度超過(guò)1040℃時(shí)，顆粒生長(zhǎng)趨勢(shì)明顯，淬火溫度超過(guò)1160℃，顆粒尺寸達(dá)到4.5級(jí)，顆粒粗化嚴(yán)重。

3.隨著淬火溫度的升高，殘留奧氏體含量不斷增加。淬火溫度低于1080℃時(shí)，殘留奧氏體含量增加緩慢，然后含量急劇增加。淬火溫度達(dá)到1160℃時(shí)，殘留奧氏體含量增加到38%。因此，從殘留奧氏體含量控制的角度來(lái)看，淬火溫度應(yīng)低于1080℃。

4.1040℃淬火時(shí)，硬度達(dá)到峰值，高度可達(dá)64.1HRC。此時(shí)，高速鋼輥組織、晶粒度和殘留奧氏體含量匹配良好。

軋輥鑲套斷裂的原因：

脆性斷裂，這種類型的輥斷口形狀比較平整，斷口周圍的輥身表面比較整齊。

韌性斷裂，這種類型的輥斷口形狀多為蘑菇頭狀，斷口附近的輥體均為粉碎狀。

有四種應(yīng)力導(dǎo)致軋輥鑲套故障:

1.制造過(guò)程中的殘余應(yīng)力。

2.軋制過(guò)程中的機(jī)械應(yīng)力。

3.軋輥在軋制過(guò)程中的組織應(yīng)力。

4.軋輥內(nèi)外溫差引起的熱應(yīng)力。
